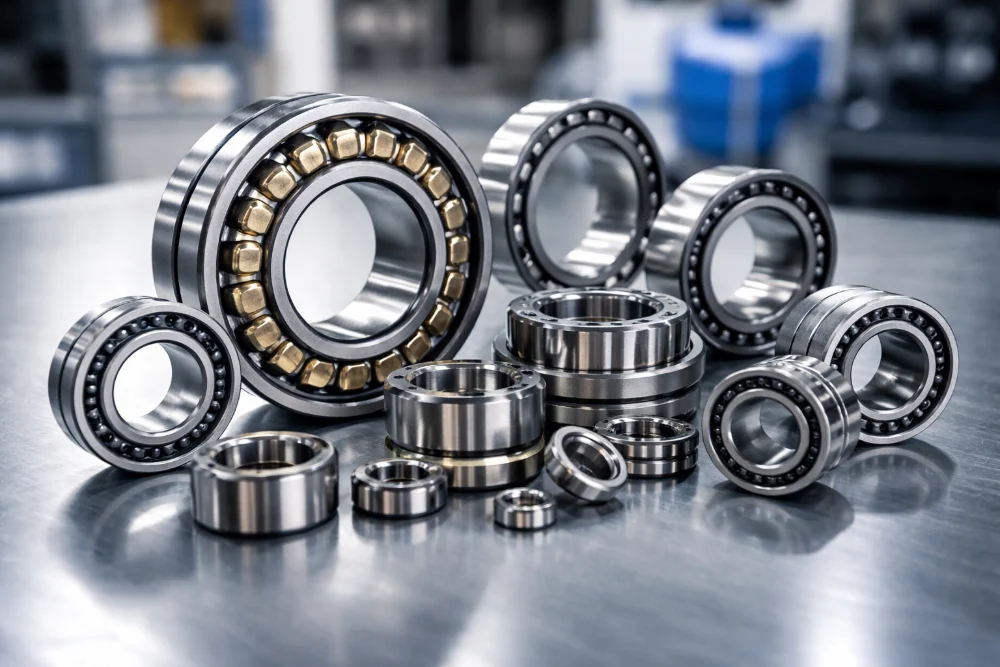

В глобальном промышленном мире подшипники являются основополагающими компонентами, обеспечивающими плавную работу, снижение трения и повышение производительности оборудования. Для инженеров, специалистов по закупкам и специалистов по техническому обслуживанию понимание моделей подшипников имеет важное значение. Номер модели подшипника — это больше, чем просто идентификатор; он содержит важную информацию о типе, размерах, конструкции, допусках, внутреннем зазоре и уплотнении. В этой статье компания JRZC , как высококачественный китайский OEM-производитель подшипников, поделится руководством по расшифровке моделей промышленных подшипников, которое поможет вам выбрать подходящий подшипник для ваших промышленных нужд.
Как формируются номера подшипников
Номера моделей подшипников обычно состоят из трех сегментов: префиксного кода , основного кода и суффиксного кода , расположенных последовательно:
Префиксный код – Основной код – Суффиксный код
Каждый сегмент имеет своё предназначение, предоставляя полную информацию о конфигурации подшипника, его характеристиках и пригодности для конкретных применений. Овладение этой структурой позволяет специалистам расшифровывать 90% подшипников, представленных на рынке, будь то шариковые подшипники с глубоким пазом, конические роликовые подшипники или специальные подшипники.
Понимание основного кода
Основной код составляет основу номера модели подшипника. Он определяет тип подшипника , серию размеров и диаметр отверстия . Сам основной код подразделяется на следующие части:
Тип подшипника – Размеры – Диаметр отверстия
Тип подшипника
Код типа определяет основные характеристики и грузоподъемность подшипника. Стандартные типы включают:
6 – Шариковые подшипники с глубоким пазом: Универсальные, выдерживают как радиальные, так и легкие осевые нагрузки.
1 – Самоустанавливающиеся шарикоподшипники: автоматически компенсируют несоосность.
2 – Цилиндрические роликовые подшипники: Высокая радиальная грузоподъемность; часто разборные.
3 – Самоустанавливающиеся роликовые подшипники: Сверхпрочные, с автоматическим выравниванием, для работы при высоких нагрузках.
5 – Упорные шарикоподшипники: В основном для осевых нагрузок
7 – Шарикоподшипники углового контакта: одновременная поддержка радиальной и осевой нагрузки
8 – Упорные цилиндрические роликовые подшипники: выдерживают однонаправленную осевую нагрузку большой величины.
N / NU / NA – Варианты цилиндрических и игольчатых подшипников с конструктивными изменениями.
QJ – Четырехточечные шарикоподшипники: выдерживают двунаправленные осевые нагрузки; широко используются в поперечных роликовых узлах.
Понимание типов подшипников помогает выбрать правильную конструкцию для таких применений, как тяжелая техника, робототехника или высокоскоростные двигатели.
Серия «Размеры»
В обозначении размеров указываются категории ширины/высоты и диаметра подшипника. Обычно это двухзначный код:
| Код серии | Значение | Примечания |
|---|
| 17, 37 | Сверхлегкий / ультралегкий | например, 619XX |
| 02, 03, 04 | Легкий / средний / тяжелый | например, 620X, 630X |
| 20, 22, 23 | Широкая серия | Подходит для высоких радиальных нагрузок |
| 32, 33 | Широкий сериал, средний | Для тяжелых условий эксплуатации |
Специальный код «9» обозначает серию высоты упорного подшипника для моделей 511XX или 512XX.
Код диаметра отверстия
Код диаметра отверстия указывает номинальный внутренний диаметр:
00 – 10 мм (например, 6200 = диаметр отверстия 10 мм)
01 – 12 мм
02 – 15 мм
03 – 17 мм
04–96 – Умножьте на 5, чтобы получить мм (например, 6204 = 20 мм, 6310 = 50 мм)
≥100 – Прямое обозначение в мм (например, NN 3024 /120 = диаметр отверстия 120 мм)
Правильная интерпретация обеспечивает совместимость с валами и корпусами, что крайне важно в точном машиностроении.
Объяснение префиксных кодов
Префиксный код , расположенный слева от основного кода, идентифицирует компоненты подшипника:
L – Разъемные внутренние или наружные кольца для разъемных подшипников (например, LNU 207)
R – Подшипники без съемных колец (обычно роликовые подшипники)
K – Роликовый узел и сепаратор (например, K 81107)
WS / GS – Специфические компоненты упорных цилиндрических роликовых подшипников (WS = кольцо вала, GS = кольцо корпуса).
Префиксные коды имеют решающее значение в приложениях, требующих частичной замены узлов или индивидуальной интеграции подшипников.
Расшифровка суффиксного кода
Суффиксный код содержит подробные технические характеристики внутренней конструкции подшипника, уплотнения, типа сепаратора, допусков и внутреннего зазора. Этот сегмент имеет решающее значение для передовых инженерных решений и индивидуальной настройки OEM-производителями.
Внутренний дизайн
A/B/C/D/E – Изменение краевого угла смачивания или внутренней структуры.
AC – Угловой контакт под углом 25°
E – Усиленная конструкция
/DB, /DF, /DT – Варианты сопряжения: спина к спине, лицо к лицу или тандем.
Пломбы и щиты
-Z – Одиночный металлический экран
-2Z – Двойные металлические экраны
-RS / -RZ – Одноконтактное резиновое уплотнение
-2RS / -2RZ – Резиновые уплотнения двойного контакта
-LS / -2LS – Бесконтактные резиновые уплотнения
Тип уплотнения определяет пригодность устройства для работы в пыльных, влажных или высокоскоростных условиях.
Типы клеток
Материалы, из которых изготовлена клетка, влияют на скорость работы, трение и долговечность:
Допуск и точность
Класс точности влияет на точность вращения и уровень вибрации, что крайне важно для высокоскоростных машин и аэрокосмической отрасли.
Внутренний допуск
/C1 – Меньший, чем стандартный, зазор
/C2 – Немного меньше стандартного размера
/C3 – Выше стандартного (обычно используемого) значения
/C4 – Больше, чем C3
/C5 – Максимальный внутренний зазор
Внутренний зазор влияет на компенсацию теплового расширения, распределение нагрузки, устойчивость в эксплуатации.
Примеры комплексных моделей подшипников
Пример 1: 6310-2RS C3
6 : Шарикоподшипник с глубоким пазом
3 : Средний сериал
10 : Диаметр отверстия 50 мм (10 × 5)
-2RS : Резиновые уплотнения двойного контакта
C3 : Внутренний зазор больше стандартного.
Описание: Шарикоподшипник средней серии с глубоким пазом, внутренний диаметр 50 мм, двойное резиновое уплотнение, подходит для работы на умеренно высоких скоростях с дополнительным зазором для компенсации теплового расширения.
Пример 2: NU 1024 ML/P5
НУ : Цилиндрический роликовый подшипник без внутреннего кольцевого упора.
10 : Серия Dimension (сверхлегкая)
24 : Диаметр отверстия 120 мм (24 × 5)
М : Латунная клетка
L : Направляющее внутреннее кольцо
/P5 : Класс точности 5
Описание: Цилиндрический роликовый подшипник с внутренним диаметром 120 мм, высокоточный, с латунным сепаратором и направляющим внутренним кольцом — идеально подходит для промышленного оборудования, требующего точной обработки радиальных нагрузок.
Пример 3: 7220 BECBJ
7 : Шарикоподшипник с угловым контактом
2 : Серия Dimension (серия Light)
20 : Диаметр отверстия 100 мм
B : угол смачивания 40°
E : Усиленная конструкция
C/BJ : Специальная каркасная конструкция для высоких нагрузок и долговечности.
Интерпретация: Высокопрочный радиально-упорный шарикоподшипник, оптимизированный для комбинированных радиальных и осевых нагрузок, отличающийся высокой надежностью и длительным сроком службы.
Особенности, специфичные для конкретного приложения
Для высокоскоростного оборудования предпочтительны подшипники с низким коэффициентом трения, сепараторами из фенола или латуни и классами точности (P5/P4).
Высокие нагрузки: Роликовые подшипники с усиленной конструкцией и полным комплектом роликов увеличивают несущую способность.
Суровые условия эксплуатации: Герметичные подшипники (-2RS, -2RZ) предотвращают загрязнение пылью или влагой.
Перепады температуры: Подшипники с заданным внутренним зазором (C3 или C4) компенсируют тепловое расширение.
Индивидуальные решения для OEM-производителей: JRZC предлагает подшипники, разработанные с учетом конкретных потребностей, сочетающие в себе различные варианты сердцевины, префикса и суффикса для уникальных промышленных применений.
Глобальные стандарты и примечания, относящиеся к конкретным брендам.
Хотя стандарты ISO определяют общую кодировку подшипников, между производителями существуют различия. Компания JRZC строго следует международным стандартам, обеспечивая глобальную совместимость и точную работу в промышленных условиях. Понимание этих стандартов имеет важное значение для закупки подшипников в различных отраслях, включая автомобильную, аэрокосмическую, энергетическую и робототехническую.
Экспертиза JRZC в области подшипников
Компания JRZC обладает более чем 22-летним опытом в производстве высококачественных подшипников. Благодаря сертифицированному по стандарту ISO производству, современному оборудованию с ЧПУ и строгому контролю качества, JRZC предлагает:
Сферические и самоустанавливающиеся подшипники
Миниатюрные и шарикоподшипники с глубоким пазом
Цилиндрические и конические роликовые подшипники
Игольчатые подшипники и подшипники ступицы колеса
Поворотные подшипники, корпуса подшипников и переходные втулки
Компания JRZC специализируется на услугах OEM и ODM, предоставляя высокоточные, надежные и долговечные подшипниковые решения для отраслей промышленности по всему миру.
Рекомендации по выбору подшипников
Перед покупкой проверьте коды: проанализируйте префикс, основной код и суффикс, чтобы убедиться в совместимости.
Учитывайте условия эксплуатации: подберите внутренний зазор, точность и тип клетки в соответствии с нагрузкой, скоростью и температурой.
Выберите подходящие уплотнения: в зависимости от условий окружающей среды рекомендуется использовать резиновые уплотнения, металлические экраны или открытые конструкции.
Проверка соответствия мировым стандартам: Убедитесь, что интерпретация кода ISO соответствует требованиям приложения.
План технического обслуживания: выбирайте разборные подшипники (левый, правый), если требуется легкая разборка.
Заключение
Расшифровка моделей подшипников — важнейший навык для инженеров, специалистов по техническому обслуживанию и специалистов по закупкам. Овладев префиксными, основными и суффиксными кодами, вы сможете точно определить тип, размер, точность и конфигурацию уплотнения подшипника. Широкие производственные возможности JRZC гарантируют надежные, долговечные и высокоточные подшипники для различных промышленных применений.
Обладая этими знаниями, вы сможете уверенно подбирать, закупать и обслуживать подшипники, обеспечивая оптимизированную производительность оборудования и эффективность его работы.
