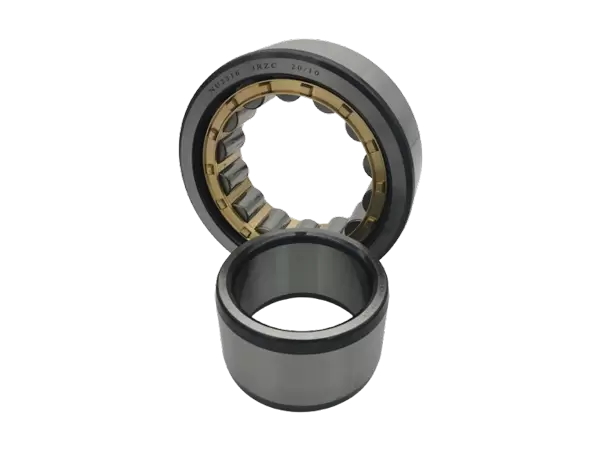

Высокоскоростные подшипники требуют не только высокой вращательной способности. По мере увеличения скорости трение, выделение тепла, условия смазки и стабильность компонентов становятся тесно связанными. Высокоскоростные цилиндрические роликоподшипники разработаны с учетом этих факторов посредством геометрии роликов, расположения сепараторов, выбора материала, внутреннего зазора и условий смазки. Их конструкция с линейным контактом обеспечивает высокую радиальную грузоподъемность при сохранении относительно низкого сопротивления качению при правильном выборе и эксплуатации подшипника.
Для промышленного оборудования контроль нагрева особенно важен, поскольку чрезмерная температура может снизить эффективность смазки, ускорить усталость материала, увеличить изменения размеров и сократить срок службы. Поэтому хорошо спроектированный цилиндрический роликоподшипник должен обеспечивать баланс между грузоподъемностью и скоростными возможностями, а не фокусироваться только на скорости вращения. JRZC разрабатывает решения для цилиндрических роликоподшипников для применений, где важны стабильное вращение, поддержка радиальной нагрузки и контролируемое трение.
Почему высокоскоростные цилиндрические роликоподшипники выделяют тепло
Трение неизбежно при вращении подшипника. Несмотря на то, что элементы качения уменьшают скольжение по сравнению с подшипниками скольжения, внутри цилиндрического роликоподшипника остается несколько источников сопротивления. Контакт между роликами и дорожками качения, взаимодействие концов роликов, движение сепаратора, сдвиг смазки и сопротивление уплотнению — все это может способствовать выделению тепла.
При более высоких скоростях вращения эти эффекты становятся более значительными, поскольку ролики совершают больше оборотов за один и тот же период. Сепаратор также должен поддерживать точное расстояние между роликами при движении на более высокой скорости. Если смазка чрезмерна, сбивание смазки может стать еще одним источником сопротивления. Если смазки недостаточно, прямой контакт с поверхностью может увеличить трение и температуру.
Таким образом, на термическое поведение подшипника влияют несколько переменных, а не только скорость. Нагрузка, скорость вращения, вязкость смазки, внутренний зазор, конструкция сепаратора, рабочая температура и точность установки — все это влияет на окончательный тепловой баланс.
| Фактор | Влияние на тепло и трение |
|---|
| Скорость вращения | Более высокая скорость увеличивает выделение тепла при трении. |
| Радиальная нагрузка | Большая нагрузка увеличивает контактное напряжение и сопротивление. |
| Вязкость смазки | Влияет на образование пленки и потери при взбивании |
| Внутренний зазор | Влияет на условия рабочего контакта |
| Конструкция клетки | Управляет расстоянием между роликами и динамическим поведением. |
| Точность установки | Помогает поддерживать равномерное распределение нагрузки |
| Условия охлаждения | Определяет, насколько эффективно тепло уходит из подшипника. |
Понимание этих взаимосвязей необходимо при выборе подшипников для двигателей, коробок передач, станков, генераторов, конвейеров, насосов, компрессоров и другого вращающегося оборудования.
Как геометрия роликов обеспечивает эффективное вращение
Одной из определяющих характеристик цилиндрического роликоподшипника является линейный контакт между роликами и дорожками качения. По сравнению с телами качения с точечным контактом цилиндрические ролики обеспечивают большую площадь контакта для восприятия радиальных нагрузок. Такая геометрия позволяет подшипнику выдерживать значительные радиальные силы, распределяя нагрузку по длине ролика.
Для высокоскоростных цилиндрических роликоподшипников геометрия роликов также должна тщательно контролироваться. Правильно обработанные ролики могут уменьшить локальное напряжение и обеспечить более плавный контакт с дорожкой качения. Оптимизированные профили роликов особенно важны, поскольку небольшие геометрические отклонения могут повлиять на распределение нагрузки, трение и температуру при увеличении скорости вращения.
Поверхность дорожки качения также играет важную роль. Прецизионное шлифование и контролируемая обработка поверхности помогают уменьшить неравномерность контакта и обеспечивают равномерное образование смазочной пленки. Когда поверхности ролика и дорожки качения работают точно вместе, подшипник может поддерживать стабильное вращение без ненужного механического сопротивления.
Конструкция сепаратора имеет значение при более высоких скоростях вращения
Сепаратор является важным компонентом цилиндрического роликоподшипника с сепаратором, поскольку он удерживает отдельные ролики отдельно и направляет их движение. Без достаточного расстояния ролики могут чрезмерно взаимодействовать, увеличивая трение и нагрев. Правильно сконструированный сепаратор помогает поддерживать контролируемую схему прокатки на протяжении всей работы.
Это одна из причин, по которой цилиндрические роликоподшипники с сепараторами обычно выбираются, когда скорость вращения является важным требованием к конструкции. Сепаратор ограничивает контакт роликов с роликами и способствует более плавному динамическому поведению. Его материал, геометрия, конструкция гнезда, зазор и точность изготовления — все это влияет на работу подшипника на повышенных скоростях.
Высокоскоростное применение также требует внимания к устойчивости сепаратора. Если условия вращения приближаются к практическому пределу эксплуатации подшипника, силы в сепараторе и поведение смазки становятся все более важными. Поэтому выбор подшипника только по внутреннему диаметру и наружному диаметру недостаточен, когда скорость является основным требованием.
Каркасные и полнодополняющие конструкции
Цилиндрические роликоподшипники доступны в различных конструктивных конфигурациях, и выбор между сепараторной и полнокомплектной конструкцией напрямую влияет на скорость и трение.
| Несущая конструкция | Основная сила | Типичное рассмотрение скорости |
|---|
| Однорядный с клеткой | Низкое трение и стабильное ведение роликов | Хорошо подходит для работы на более высоких скоростях |
| Двухрядный с клеткой | Более высокая радиальная грузоподъемность и жесткость | Подходит там, где необходимо сбалансировать нагрузку и скорость. |
| Однорядное полное дополнение | Высокая плотность роликов и грузоподъемность | Как правило, больше подходит для тяжелых грузов на низкой скорости. |
| Двухрядный полный комплект | Очень высокая радиальная нагрузка | Обычно выбирается для тяжелых условий эксплуатации и низких скоростей. |
Полнокомплектные подшипники содержат больше роликов, поскольку сепаратор удален. Это увеличивает несущую способность, но взаимодействие роликов с роликами также может увеличить трение. По этой причине высокоскоростной цилиндрический роликоподшипник обычно выбирается из конструкции, предназначенной для контроля динамического сопротивления, а не просто для увеличения количества роликов.
Смазка контролирует трение и температуру
Смазка является одним из важнейших факторов высокоскоростной работы подшипников. Смазка создает защитную пленку между контактирующими поверхностями, помогая уменьшить прямое взаимодействие металлов с металлами. Он также отводит тепло от зоны контакта и защищает поверхности качения от износа.
Однако большее количество смазки не означает автоматически лучшее охлаждение или более длительный срок службы подшипников. Излишек смазки может увеличить сопротивление взбиванию, особенно на высоких скоростях вращения. Это дополнительное сопротивление может повысить рабочую температуру и снизить эффективность.
Масляная смазка может обеспечить преимущества там, где отвод тепла и высокая скорость вращения являются основными проблемами. Правильный выбор зависит от конструкции подшипника, рабочей скорости, нагрузки, температуры, расположения оборудования и требований к техническому обслуживанию. Вязкость смазки также должна соответствовать условиям эксплуатации , поскольку неподходящая вязкость может либо ослабить смазочную пленку, либо повысить сопротивление жидкости.
Решения JRZC для цилиндрических роликоподшипников могут быть сконфигурированы в соответствии с различными требованиями промышленной эксплуатации, что делает выбор смазки важной частью проектирования подшипников, а не второстепенным вопросом.
Внутренний зазор и рабочая температура
Внутренний радиальный зазор описывает небольшое перемещение между телами качения и дорожками качения до установки и работы подшипника. Этот зазор изменяется во время работы, поскольку температура вала, температура корпуса, посадки с натягом и тепловое расширение могут изменить эффективное внутреннее состояние.
Для высокоскоростных приложений это соотношение особенно важно. Чрезмерное уменьшение рабочего зазора может увеличить трение и контактное напряжение. Если условия эксплуатации становятся слишком тяжелыми, выделение тепла может резко возрасти. С другой стороны, чрезмерный зазор может повлиять на распределение нагрузки и устойчивость вращения.
Вот почему внутренний зазор следует выбирать в соответствии со всей рабочей средой, а не рассматривать как изолированную спецификацию. Скорость, температура, посадка вала, посадка корпуса, нагрузка и смазка должны учитываться вместе при определении соответствующего условия зазора.
Материалы и качество поверхности влияют на контроль тепла
Качество подшипниковой стали напрямую влияет на сопротивление усталости, стабильность размеров, износостойкость и характеристики поверхности. В цилиндрических роликоподшипниках для колец и роликов обычно используется высококачественная хромированная подшипниковая сталь, поскольку она обеспечивает твердость и прочность, необходимые для многократного контакта качения.
Качество поверхности не менее важно. Гладкая и тщательно обработанная дорожка качения может уменьшить неравномерное трение и обеспечить более плотный контакт со смазочной пленкой. Точность изготовления роликов также влияет на то, насколько равномерно распределяется нагрузка по телам качения.
Для высокоскоростных приложений согласованность производства становится все более важной, поскольку небольшие отклонения могут стать более значительными по мере увеличения скорости вращения. Точная термообработка, шлифование, контроль размеров и оптимизация профиля роликов способствуют предсказуемому поведению подшипников.
Точность установки помогает предотвратить чрезмерное нагревание
Даже высококачественный подшипник может испытывать ненужное выделение тепла, если условия установки неправильны. Несоосность, неподходящая посадка, загрязнение, деформация вала и неточности корпуса могут изменить предполагаемый рисунок контакта.
Цилиндрические роликоподшипники обычно требуют тщательного контроля геометрии вала и корпуса. При точной установке подшипника радиальная нагрузка распределяется по роликам более равномерно. Это помогает уменьшить локальное напряжение и предотвратить ненужное трение, вызванное неблагоприятными условиями контакта.
Поэтому для оборудования, работающего на высокой скорости, установка должна включать тщательную проверку размеров вала, точности отверстия корпуса, выбора посадки, чистоты и выравнивания. Правильный монтаж также помогает защитить подшипник от повреждений, которые впоследствии могут проявиться в виде вибрации, шума, повышения температуры или преждевременной усталости.
Управление теплом за пределами подшипника
Тепло, образующееся внутри подшипника, в конечном итоге должно передаваться окружающим компонентам или удаляться через систему смазки и охлаждения. Фактический тепловой баланс зависит от скорости выделения тепла подшипником и способности оборудования рассеивать это тепло.
Конструкция корпуса, окружающий поток воздуха, циркуляция смазки, конфигурация вала и температура окружающей среды могут влиять на конечную рабочую температуру. Подшипник, который хорошо работает при одном температурном режиме, может потребовать другой конструкции при существенно более высокой тепловой нагрузке.
По этой причине высокоскоростные цилиндрические роликоподшипники следует оценивать как часть вращающегося узла , а не как изолированный компонент. Подшипник, вал, корпус, смазка и условия охлаждения должны работать вместе, чтобы поддерживать стабильную рабочую температуру.
Где используются высокоскоростные цилиндрические роликоподшипники
Сочетание высокой радиальной нагрузки и контролируемого трения делает цилиндрические роликоподшипники пригодными для широкого спектра промышленного оборудования. Конфигурации с сепаратором особенно полезны, когда скорость вращения сочетается с непрерывной работой и значительной радиальной нагрузкой.
Общие области применения включают электродвигатели, генераторы, коробки передач, станки, насосы, компрессоры, прокатное оборудование, конвейеры, промышленное оборудование, ветроэнергетическое оборудование и автоматизированное производственное оборудование. В этих приложениях выбор подшипника часто включает в себя баланс скорости, нагрузки, жесткости, срока службы, смазки и условий установки.
Правильная конструкция зависит от фактической рабочей среды. Подшипник, предназначенный для высокоскоростного двигателя, может потребовать конфигурации, отличной от той, которая используется в сильно нагруженной коробке передач, даже если их требования к размерам кажутся схожими.
Как выбрать подшипник для контроля тепла и трения
Выбор цилиндрического роликоподшипника для высокоскоростной эксплуатации следует начинать с реальных условий работы. Начните с определения радиальной нагрузки и требуемой скорости вращения, затем оцените ожидаемую рабочую температуру и доступный метод смазки.
Далее рассмотрим несущую конструкцию. Конструкция с сепаратором может быть более подходящей, когда приоритетами являются низкое трение и работа на более высоких скоростях, в то время как полнокомплектная конструкция может обеспечить большую грузоподъемность, когда требования к скорости менее требовательны. Затем следует оценить внутренний зазор, качество материала, конструкцию клетки и точность размеров в соответствии с конструкцией оборудования.
Практический процесс отбора может включать в себя:
Определите необходимую радиальную грузоподъемность.
Подтвердите постоянную и пиковую скорость вращения.
Оцените ожидаемую рабочую температуру.
Выберите подходящую несущую конструкцию и расположение сепаратора.
Сопоставьте внутренний зазор с валом, корпусом и температурными условиями.
Выбирайте смазку в зависимости от скорости, нагрузки и температуры.
Перед установкой проверьте точность вала и корпуса.
Учитывайте требования к техническому обслуживанию, повторной смазке и обслуживанию.
Такой подход помогает предотвратить распространенную ошибку выбора подшипника только на основе номинальной нагрузки.
JRZC специализируется на производстве цилиндрических роликоподшипников, уделяя внимание грузоподъемности, точности размеров, характеристикам материалов и требованиям применения. Ассортимент продукции компании включает в себя сепараторные и полнокомплектные конфигурации, что позволяет использовать различные конструкции для удовлетворения различных комбинаций скорости, радиальной нагрузки, жесткости и требований к пространству.
Для применений, где скорость вращения является основным фактором, выбор высокоскоростных цилиндрических роликоподшипников должен фокусироваться на полном рабочем состоянии, а не на одном изолированном значении производительности. Геометрия роликов, стабильность сепаратора, качество поверхности, смазка, зазор и качество установки — все это способствует надежному контролю нагрева и трения.
Цель состоит не в том, чтобы просто заставить подшипник вращаться быстрее. Целью является поддержание стабильной взаимосвязи между трением, температурой, нагрузкой, смазкой и характеристиками материала в течение ожидаемого периода службы.
Часто задаваемые вопросы
Подходят ли цилиндрические роликоподшипники для высокоскоростных применений?
Да. Цилиндрические роликоподшипники с сепаратором подходят для высокоскоростных применений, поскольку их расположение роликов и конструкция сепаратора помогают контролировать движение роликов и уменьшают ненужное трение. Фактическая допустимая скорость зависит от размера подшипника, конструкции, смазки, нагрузки, зазора и условий эксплуатации.
Почему температура подшипников увеличивается при увеличении скорости?
Более высокая скорость вращения увеличивает частоту контакта качения и может увеличить перемещение сепаратора, сдвиг смазки и другие потери на трение. Если выделение тепла превышает способность оборудования рассеивать его, рабочая температура повысится.
Подходят ли полнокомплектные цилиндрические роликоподшипники для работы на высоких скоростях?
Обычно они выбираются с учетом высокой радиальной нагрузки, а не максимальной скорости вращения. Удаление сепаратора позволяет разместить больше роликов внутри подшипника, что увеличивает грузоподъемность, но потенциально увеличивает взаимодействие роликов и трение.
Как смазка влияет на работу подшипников на высоких скоростях?
Смазка уменьшает поверхностное трение, защищает контакты качения и помогает контролировать нагрев. Количество и вязкость должны быть соответствующими, поскольку недостаточное количество смазки может увеличить износ, а чрезмерное количество смазки может увеличить сопротивление взбиванию и температуру.
Почему важен внутренний допуск?
Внутренний зазор позволяет подшипнику адаптироваться к изменениям, вызванным монтажными посадками и тепловым расширением. Неправильный зазор может повлиять на распределение нагрузки, трение, рабочую температуру и срок службы.
Что помогает цилиндрическому роликоподшипнику работать на более высоких скоростях?
Подходящая конфигурация сепаратора, точные поверхности роликов и дорожек качения, соответствующий внутренний зазор, правильная смазка, правильная установка и эффективное рассеивание тепла — все это способствует стабильной работе на высоких скоростях.
