В промышленном оборудовании подшипники играют важнейшую роль, но их модельные номера могут напоминать секретный код. Эти номера не случайны; они кодируют ключевую техническую информацию, которая помогает инженерам и покупателям быстро и точно выбрать подходящий подшипник.

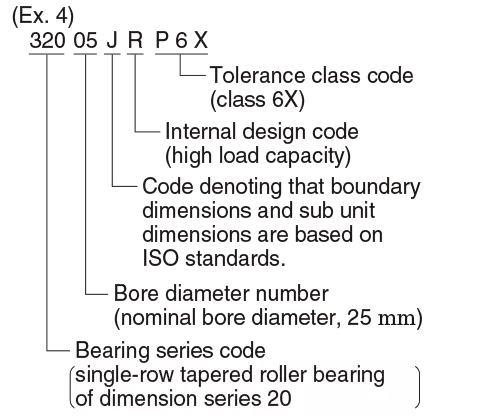

1. Понимание основного справочника
Как правило, каждый подшипник состоит из трех компонентов:
Тип подшипника (первый символ)
Этот символ определяет тип подшипника. Например, «6» обозначает однорядный шариковый подшипник с глубоким пазом, а «7» — однорядный радиально-упорный шариковый подшипник.
Типоразмер (вторая цифра)
Эта цифра указывает на прочность подшипника по размерам — его толщину или ширину. Более высокое значение означает более долговечную конструкцию, способную выдерживать более высокие нагрузки.
Диаметр внутреннего отверстия (последние две цифры).
Эти две цифры обозначают размер внутреннего отверстия:
● Для кодов «04» и выше: умножьте на 5, чтобы получить миллиметры (например, «06» → диаметр отверстия 30 мм).
● Коды от «00» до «03» соответствуют диаметрам ствола 10, 12, 15 и 17 мм соответственно.

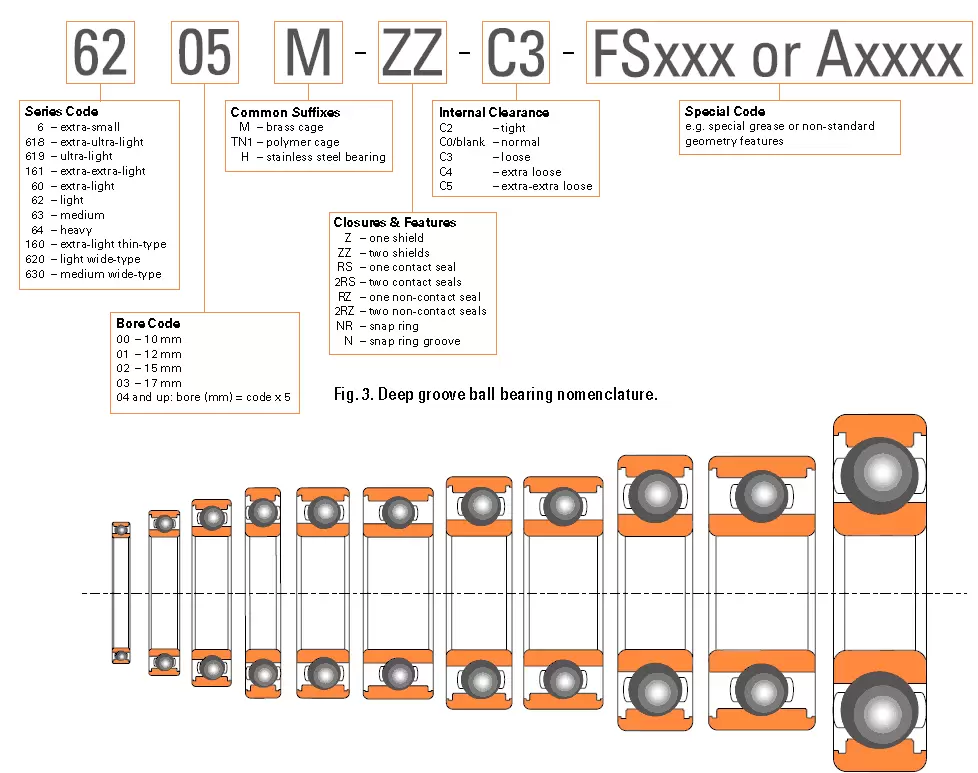

Пример: Ссылка «6205» расшифровывается следующим образом:
● 6 = шарикоподшипник с глубоким пазом
● 2 = серия легких/средних размеров
● 05 = диаметр канала ствола 25 мм (5 × 5)
2. Расшифровка префиксов и суффиксов
Подшипники могут иметь необязательные префиксы и суффиксы, обозначающие дополнительные характеристики:
Префиксы обычно указывают на различия в материале или конструкции, например, состав нержавеющей стали, керамические компоненты или специальная термообработка.
Суффиксы указывают на такие характеристики, как герметичность и внутренний зазор:

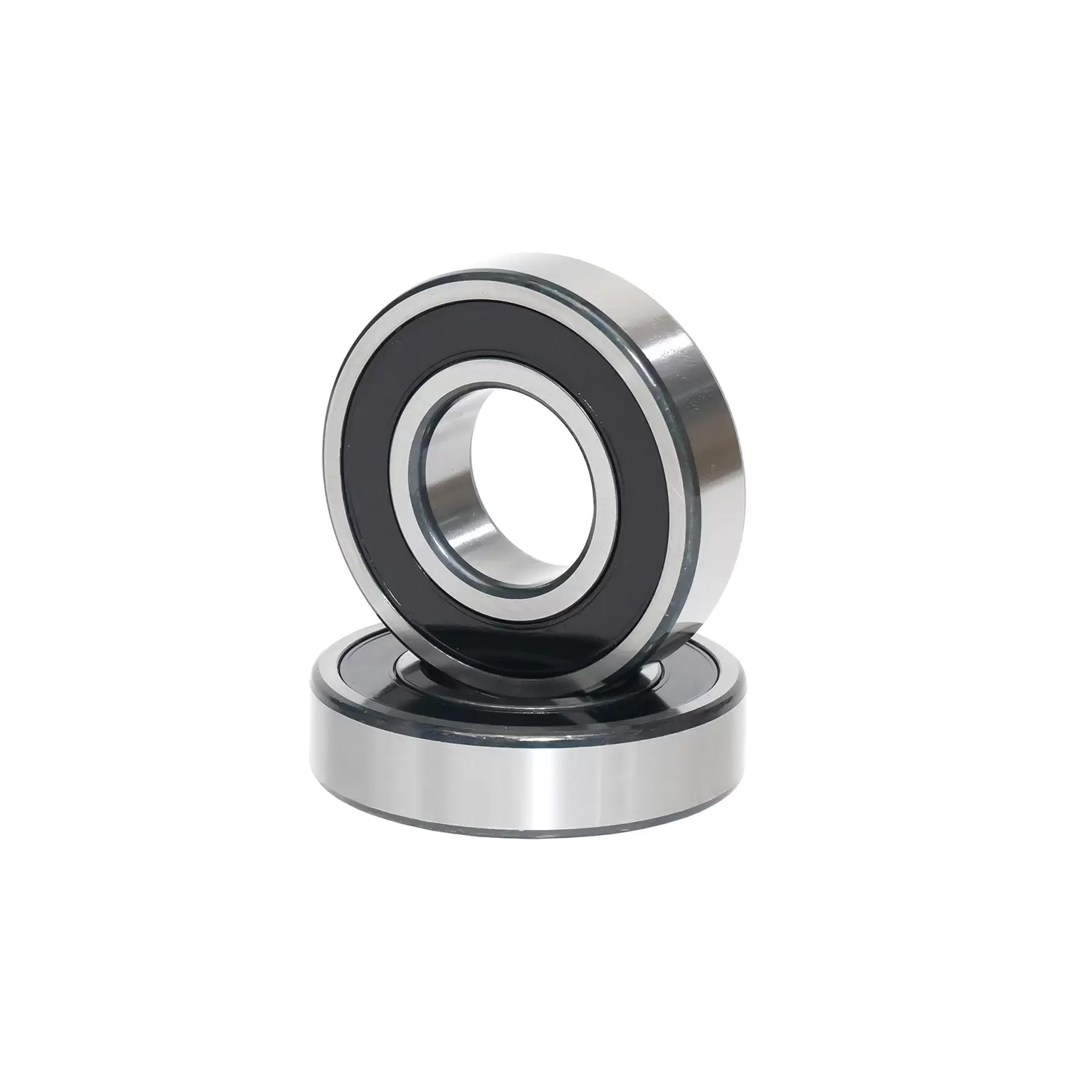

● «2RS» = резиновые уплотнители с обеих сторон
● «ZZ» = стальные щиты
● «C3» = внутренний зазор больше стандартного — подходит для высокоскоростных или высокотемпературных условий.
3. Почему это важно для пользователей JRZC
Понимание номенклатуры подшипников позволяет пользователям:
● Быстро определяйте правильный подшипник, даже при сравнении подшипников разных марок.
● Обеспечьте правильную посадку, эксплуатационную пригодность и совместимость.
● Используйте систему наименования JRZC, соответствующую отраслевым стандартам, для упрощения оформления заказов, замены и обслуживания.
JRZC придерживается этих стандартизированных правил именования, что делает выбор интуитивно понятным, уменьшает погрешности и повышает общую эффективность.
На первый взгляд, номера подшипников могут показаться сложными. Однако, как только вы научитесь расшифровывать тип, серию, диаметр отверстия и специальные обозначения, они станут мощным инструментом для точного выбора. Для инженеров и отделов закупок эти знания означают повышение точности, сокращение времени простоя и экономию средств.
Для получения индивидуальной помощи ознакомьтесь с каталогом продукции JRZC или свяжитесь с нашей службой технической поддержки. Мы здесь, чтобы помочь вам выбрать именно тот подшипник, который идеально подходит для ваших нужд.
