Выбор правильного типа роликового подшипника имеет решающее значение для достижения оптимальной производительности, долговечности и надежности в промышленных условиях. Роликовые подшипники значительно различаются по конструкции, грузоподъемности и функциональным характеристикам. В этой статье компания JRZC , как производитель высококачественных подшипников на заказ, расскажет о типах роликовых подшипников, доступных для продажи, включая сферические роликовые подшипники, цилиндрические роликовые подшипники и т.д.

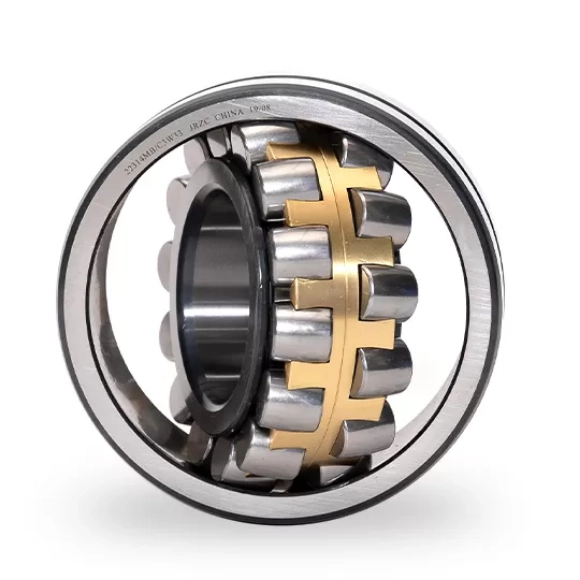

Сферические роликовые подшипники разработаны для работы в условиях высоких радиальных нагрузок, ударных воздействий и экстремальных температур. Например, сферические роликовые подшипники JRZC обеспечивают исключительную стабильность и долговечность в этих сложных условиях. Их способность к самоцентрированию позволяет компенсировать смещение вала и деформацию корпуса, снижая внутренние напряжения и продлевая срок службы.
В тяжелой технике, такой как дробилки, редукторы и крупные электродвигатели, сферические роликовые подшипники обеспечивают предсказуемую работу даже при менее точных допусках при установке. Практический опыт подчеркивает важность выбора правильного типа сепаратора и профиля роликов для оптимизации распределения нагрузки и минимизации износа на высоких скоростях.

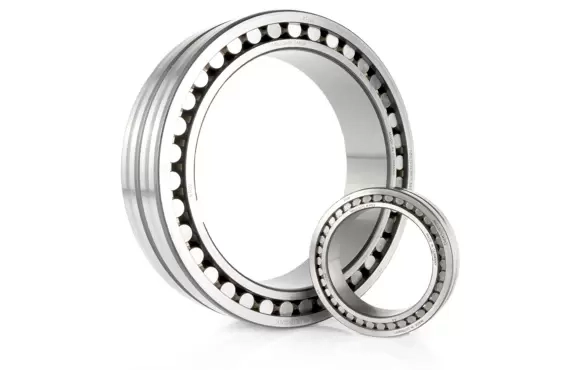

Двухрядные цилиндрические роликовые подшипники с сепаратором предназначены для восприятия очень высоких радиальных нагрузок. Линейный контакт между роликами и дорожками качения обеспечивает превосходную жесткость и распределение нагрузки. Доступные в вариантах с внутренним или наружным кольцевым фланцем, эти подшипники могут быть адаптированы к конкретным требованиям монтажа. Разборная конструкция упрощает монтаж и демонтаж, что особенно выгодно при техническом обслуживании в условиях тяжелой промышленности.
Инженеры обнаружили, что эти подшипники демонстрируют исключительно хорошие характеристики в условиях средних и высоких скоростей, хотя они не подходят для компенсации угловых перекосов. Возможность выбора цилиндрических или конических отверстий позволяет универсально интегрировать их в сложные узлы.
Тороидальные роликовые подшипники CARB уникальным образом сочетают в себе функцию самоустанавливания сферических подшипников с возможностью осевого перемещения цилиндрических роликовых подшипников. Такая конструкция обеспечивает осевое перемещение без трения и компенсацию несоосности без создания внутренних напряжений в нефиксированных положениях.
Практические наблюдения показывают, что подшипники CARB особенно полезны в тех областях применения, где происходит термическое расширение или деформация вала. Их усовершенствованная геометрия повышает несущую способность и снижает трение, значительно увеличивая срок службы и надежность в сложных условиях эксплуатации.

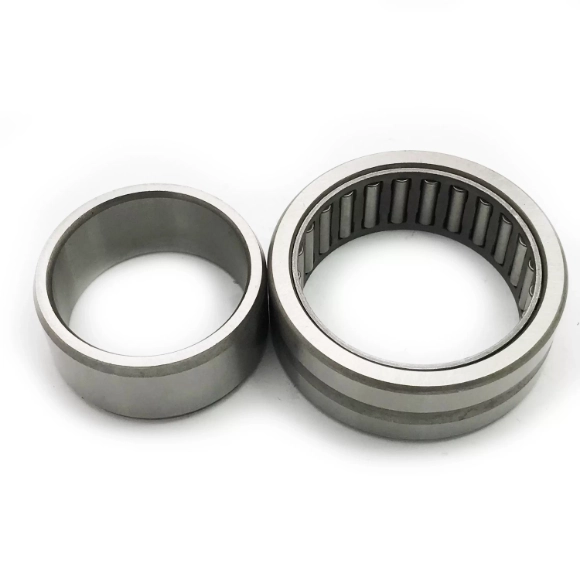

Игольчатые подшипники отличаются тонкими цилиндрическими роликами, обеспечивающими высокое соотношение нагрузки к размеру. Несмотря на компактное поперечное сечение, они обладают превосходной радиальной несущей способностью и точностью вращения. Эти характеристики делают их идеальными для таких применений, как автомобильные трансмиссии, строительная техника и промышленное оборудование.
Опыт эксплуатации показывает, что тщательный выбор между конструкциями с внутренними кольцами и без них имеет решающее значение. Подшипники без внутренних колец могут быть непосредственно интегрированы в корпуса, экономя место и упрощая сборку, в то время как подшипники с внутренними кольцами обеспечивают совместимость с валами и повышают стабильность вращения.
Поворотные подшипники — это крупногабаритные прецизионные подшипники, предназначенные для восприятия комбинированных нагрузок, включая осевые, радиальные и моментные силы. Их цельная конструкция, часто оснащенная монтажными отверстиями, шестернями и системами уплотнения, обеспечивает плавное вращение и надежную передачу нагрузки в компактных установках.
Практический опыт показывает, что выбор между однорядными, двухрядными и перекрестными роликовыми конфигурациями зависит как от требований к жесткости, так и от типа нагрузки. Например, перекрестные роликовые поворотные подшипники превосходно зарекомендовали себя в условиях высоких моментных нагрузок, обеспечивая устойчивость кранов, экскаваторов и ветротурбин.

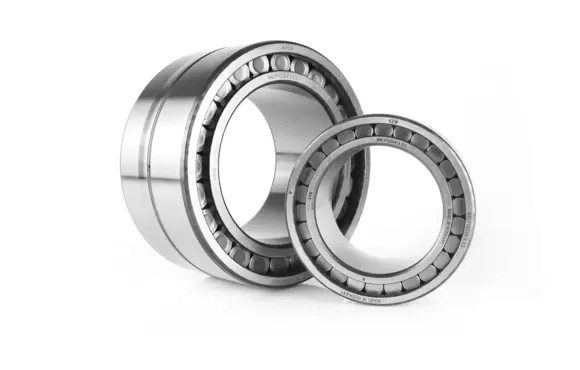

Двухрядные цилиндрические роликовые подшипники с полным комплектом роликов обеспечивают максимальную радиальную несущую способность за счет использования максимально возможного количества элементов качения. Такая конструкция обеспечивает исключительную жесткость и особенно подходит для компактных узлов, где критически важна эффективность использования пространства.
Хотя эти подшипники способны выдерживать более высокие нагрузки, чем подшипники с сепаратором, их рабочая скорость ограничена. Разборная конструкция обеспечивает простоту установки и снятия, что делает их практичным выбором для низкоскоростного оборудования с высокими нагрузками, хотя компенсация углового смещения ограничена.
Однорядные цилиндрические роликовые подшипники с полным комплектом роликов предназначены для достижения максимальной радиальной несущей способности за счет использования максимально возможного количества роликов. Они обеспечивают превосходную жесткость в условиях ограниченного пространства. По сравнению с подшипниками с сепаратором, подшипники с полным комплектом роликов выдерживают более высокие нагрузки, но работают на более низких скоростях.
Опыт эксплуатации подчеркивает важность тщательной смазки, поскольку высокая плотность роликов может вызывать локальное накопление тепла. Правильная конструкция корпуса имеет решающее значение для поддержания соосности и обеспечения долговременной работы при высоких радиальных нагрузках.

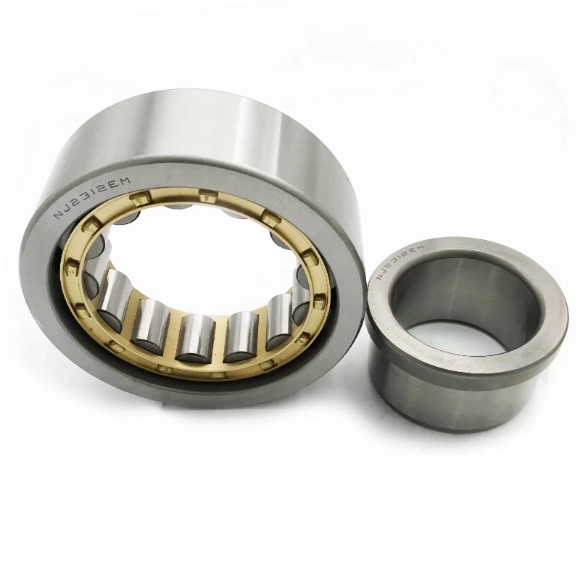

Однорядные цилиндрические роликовые подшипники с сепаратором разработаны для выдерживания чрезвычайно высоких радиальных нагрузок при сохранении возможности работы на высоких скоростях. Линейный контакт между роликами и дорожками качения позволяет этим подшипникам превосходить шариковые подшипники по несущей способности, хотя их способность выдерживать осевые нагрузки остается ограниченной.
Гибкость конструкции фланцевых соединений позволяет использовать эти подшипники в самых разных областях. Практические испытания показывают, что эти подшипники обеспечивают более плавное вращение и превосходные скоростные характеристики по сравнению с подшипниками полного комплекта, что делает их идеальными для высокоскоростного промышленного оборудования и приводов большой мощности.

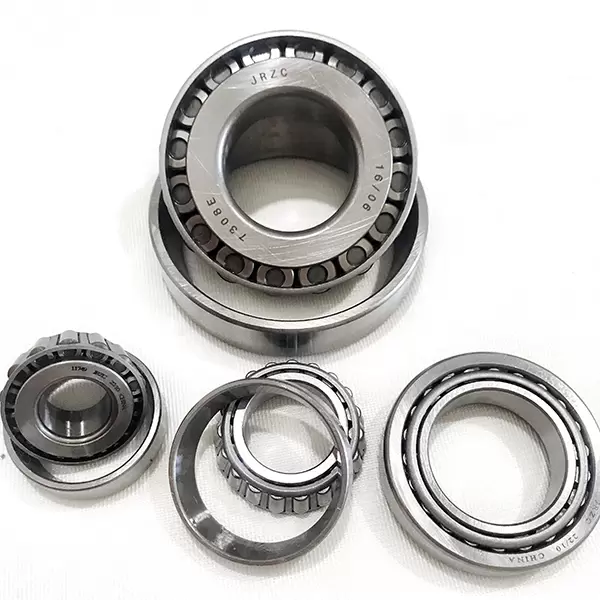

Нестандартные конические роликовые подшипники изготавливаются на заказ в соответствии с конкретными конструктивными и эксплуатационными требованиями. Основанные на проверенной геометрии конических подшипников, они оптимизированы по грузоподъемности, характеристикам материала и внутренним зазорам. Эти подшипники выдерживают комбинированные радиальные и осевые нагрузки, обеспечивая точное выравнивание и высокую жесткость в специализированном оборудовании.
Инженерный опыт показывает, что тщательное сотрудничество между производителем и проектировщиком имеет решающее значение для обеспечения совместимости с уникальными размерами или ограничениями при монтаже. Индивидуально разработанные решения гарантируют надежную работу и длительный срок службы в сложных условиях.
Двухрядные конические роликовые подшипники имеют два ряда конических роликов, расположенных в X- или O-образной конфигурации. Они могут иметь общее внутреннее или внешнее кольцо и регулируются по осевому зазору или предварительной нагрузке с помощью распорного кольца. Такая конструкция позволяет поглощать высокие радиальные нагрузки и осевые усилия в обоих направлениях.
Практическое применение показывает, что эти подшипники обеспечивают превосходную жесткость и стабильность при комбинированных нагрузках. Их разборная конструкция позволяет независимо устанавливать кольца, упрощая сборку и техническое обслуживание в средне- и высокоскоростных системах, таких как редукторы и промышленные приводы.
Однорядные конические роликовые подшипники предназначены для работы в сочетании с радиальными нагрузками и осевыми силами в одном направлении. Обычно устанавливаемые парами, они предварительно регулируются по зазору или предварительной нагрузке для оптимизации производительности. Коническая геометрия обеспечивает эффективную передачу нагрузки, высокую жесткость и плавную работу.
Практический опыт показывает, что правильная ориентация при монтаже и регулировка предварительной нагрузки имеют решающее значение для поддержания срока службы и производительности подшипников. Области применения включают автомобильные ступицы, промышленное оборудование и зубчатые передачи, где точность обработки нагрузок имеет первостепенное значение.

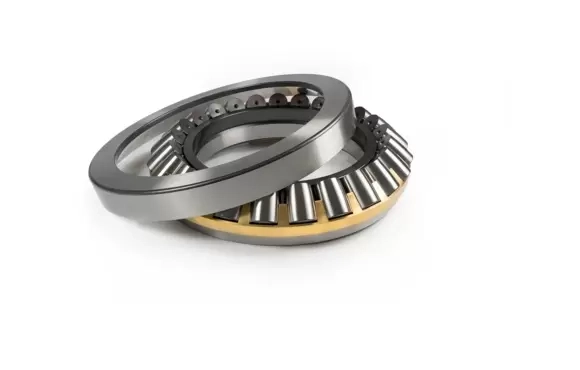

Упорные сферические роликовые подшипники компенсируют угловое смещение и прогибы вала или корпуса. Их бочкообразные ролики и вогнутые дорожки качения позволяют выдерживать чрезвычайно высокие осевые нагрузки в одном направлении, одновременно справляясь с умеренными радиальными силами. Самозащелкивающийся сепаратор и съемные шайбы упрощают установку и точное позиционирование.
Опыт промышленного применения подчеркивает их ценность в системах с вертикальными валами и в тяжелых осевых машинах. Правильный выбор внутреннего зазора и типа сепаратора имеет решающее значение для поддержания соосности и продления срока службы.
Практическое руководство по выбору роликовых подшипников
Подбор типа подшипника в соответствии с требованиями к нагрузке
Каждый тип роликовых подшипников оптимизирован для конкретных условий нагрузки. Сферические и тороидальные подшипники CARB компенсируют несоосность при больших нагрузках, в то время как цилиндрические и конические конструкции превосходно подходят для радиальных и комбинированных нагрузок. Подшипники с полным комплектом роликов и игольчатые роликовые подшипники обеспечивают максимальную грузоподъемность в условиях ограниченного пространства.
Вопросы установки и выравнивания.
Разборные подшипники упрощают установку и техническое обслуживание, тогда как нестандартные и полнокомплектные конструкции требуют бережного обращения. Допуск на соосность имеет решающее значение, особенно для цилиндрических и конических подшипников, которые не могут компенсировать угловое смещение без потери производительности.
Скорость, трение и смазка
Подшипники с сепаратором обеспечивают работу на более высоких скоростях и снижают трение, в то время как подшипники с полным комплектом подшипников лучше подходят для работы на низких скоростях и при высоких нагрузках. Для предотвращения преждевременного износа и перегрева необходима правильная смазка, будь то консистентная или масляная.
Экономия пространства и компактный дизайн.
Игольчатые подшипники и цилиндрические роликовые подшипники с полным комплектом подшипников обеспечивают высокую грузоподъемность без увеличения габаритов узла. Выбор конструкции с внутренним кольцом или без него влияет на эффективность использования пространства и гибкость интеграции.
Экологические и материальные аспекты
В промышленных условиях часто встречаются высокие температуры, удары или загрязнения. Подшипники, такие как сферические, тороидальные (согласно стандартам CARB) и нестандартные конические, изготавливаются из высококачественных материалов и имеют покрытия, позволяющие им выдерживать эти условия и обеспечивать длительный срок службы.
Заключение
Каждый тип роликовых подшипников обладает уникальными преимуществами, обусловленными требованиями к нагрузке, допуском на несоосность, скоростью вращения и пространственными ограничениями. Сферические роликовые подшипники обеспечивают надежную компенсацию несоосности; цилиндрические и конические ролики эффективно справляются с радиальными и комбинированными нагрузками; игольчатые и полнокомплектные конструкции превосходно подходят для компактных условий и высоких нагрузок; тороидальные подшипники CARB обеспечивают гибкость осевого перемещения и выравнивания; а поворотные и упорные сферические роликовые подшипники справляются со сложными комбинациями нагрузок.
Стратегический выбор подходящего типа подшипника в сочетании с правильной установкой, смазкой и выравниванием обеспечивает надежную работу, увеличенный срок службы и минимизацию простоев в промышленных условиях. Строгое соблюдение этих принципов, основанных на практическом инженерном опыте, позволяет организациям оптимизировать эффективность оборудования и поддерживать стабильную, высокопроизводительную работу в сложных условиях.
