Что такое сферический роликовый подшипник?

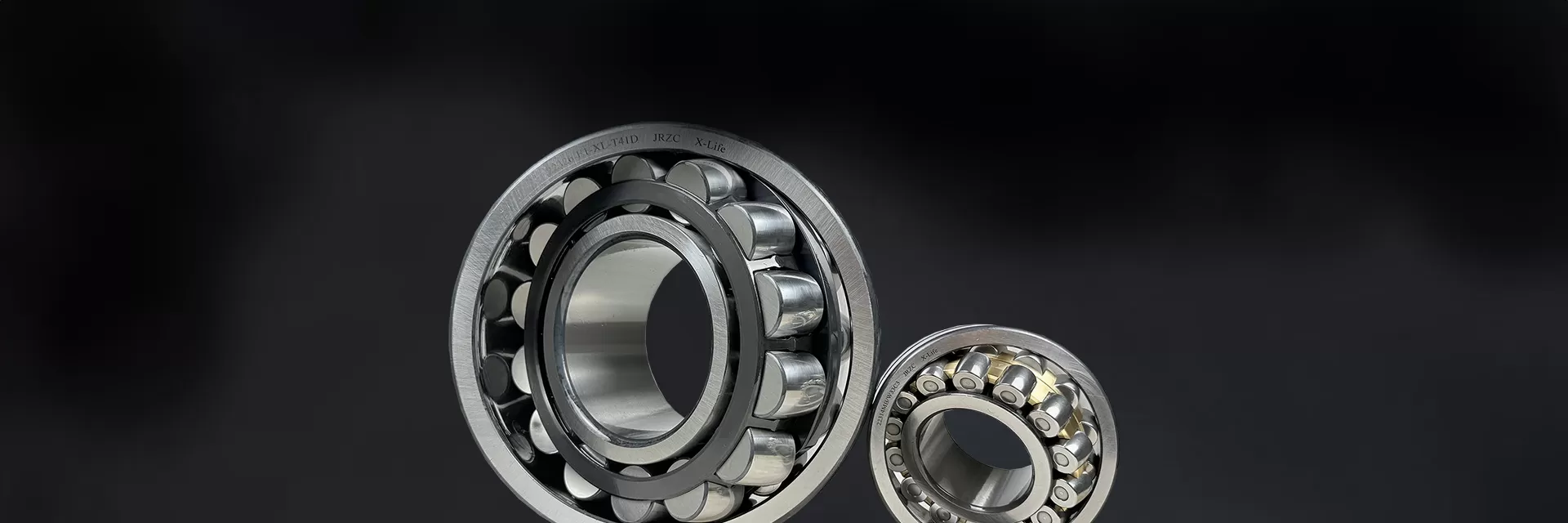

Сферические роликовые подшипники имеют двухрядные ролики, наружное кольцо имеет общую сферическую дорожку качения, а внутреннее кольцо имеет две дорожки качения, наклоненные под углом относительно оси подшипника.

Сферические роликовые подшипники имеют двухрядную конструкцию: наружное кольцо имеет общую сферическую дорожку качения, а внутреннее кольцо — две дорожки качения, наклоненные под углом относительно оси подшипника. Такая продуманная конструкция обеспечивает самоустанавливание, благодаря чему подшипник не подвержен влиянию погрешностей угла наклона вала и посадочного места подшипника, а также изгибу вала. Он подходит для случаев ошибок при установке или прогиба вала, вызванных угловыми ошибками. Помимо радиальной нагрузки, подшипник также способен выдерживать осевую нагрузку, действующую в обоих направлениях.

Сферические роликовые подшипники имеют цилиндрические и конические отверстия. Конусность конического отверстия составляет 1:30 и 1:12. Этот подшипник с коническим отверстием может быть снабжен переходной втулкой или вытяжной втулкой. Самоустанавливающийся шариковый подшипник с коническим внутренним отверстием легко и быстро устанавливается на оптический вал или вал шагового двигателя.
